Zitat von Währungshüter

Dachte es ist evtl. ganz clever, bevor ich mir einen Scanner kaufe,

.. und noch besser, wie einen beim Händler zeigen zu lassen und bisschen zu testen.

@ECU Ich bin sehr oft diesbezüglich unterwegs, wobei sich das aktuell eher auf den Nordbayern/Südthüringen beschränkt. Welche Region wäre für dich denn von Interesse?

Nachtrag:
Ich hoffe mal das verstößt nicht gegen die Forenregeln, aber beim Thema Funk kennt man sich nach einiger Zeit ohne auch persönlich..

Ich denken dass auch einige hier aus dem Forum die letzte Zeit mal reingehört haben und sich jetzt vielleicht wundern dass es plötzlich so still ist?

Keine Sorge das Netzwerk ist noch da und läuft auch, nur sind die Verbindungstests mittlerweile abgeschlossen, bzw. laufen nur noch vereinzelte kleine lokale Tests mit geringer Leistung.
Damit sind die meisten Stationen nun erstmal Stand-by gegangen und senden auch keine Statusmitteilungen oder Activity Baken mehr.

Falls eine entsprechende Entwicklung eintreten sollte, gehen die Station wieder in den üblichen betrieb. Dann einfach die bereits bekannten lokalen Frequenzen anwählen oder den Band-Suchlauf starten..

Zitat von Währungshüter

im Haus war, da es draußen aus ziemlich kalt war und man vor lauter Nebel kaum die Hand gesehen hat.

Die Funker sind da etwas härter... Hauptsache das Funkgerät hats schön warm

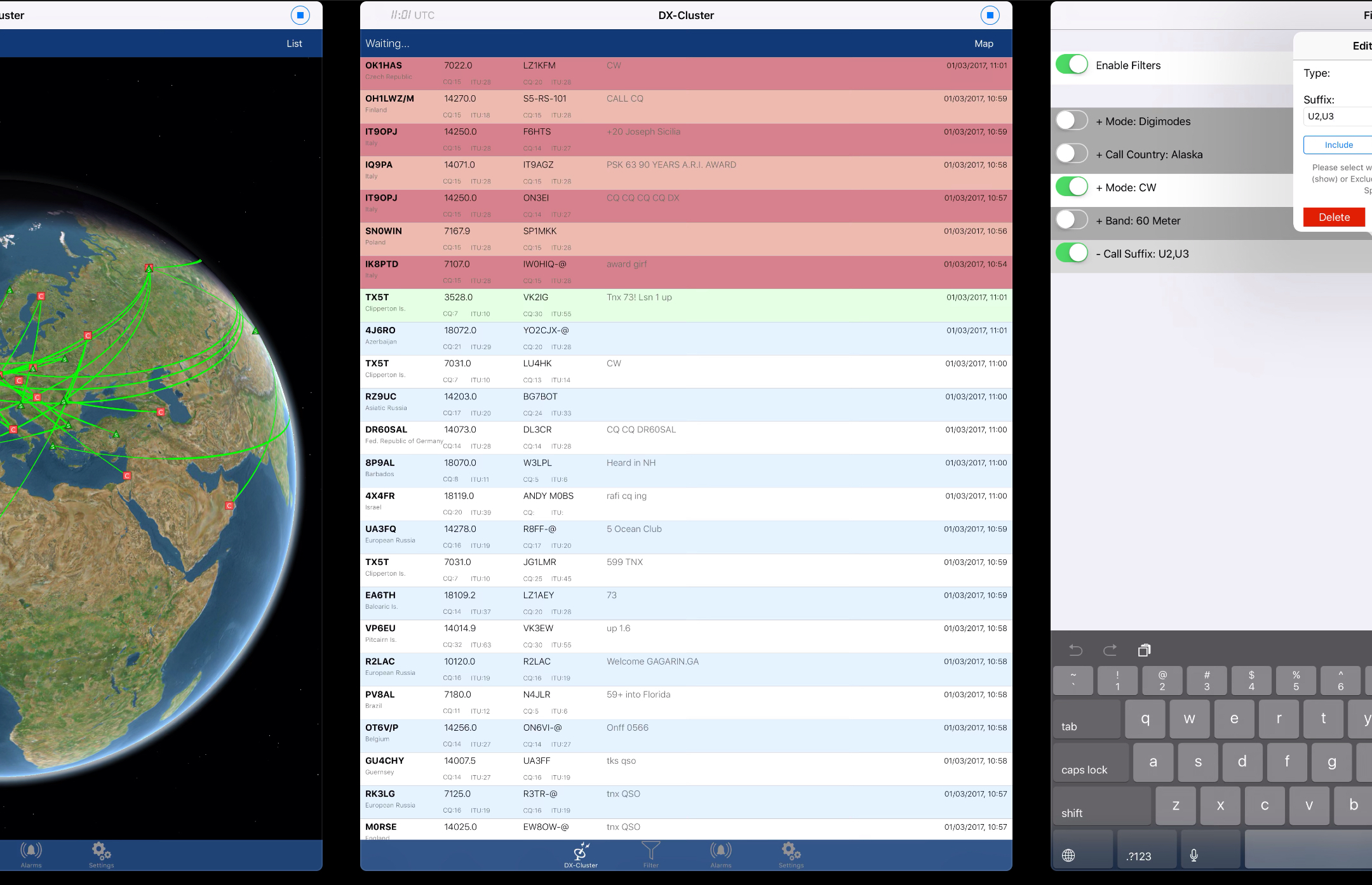

Ich war die ganze Nacht, Von Samstag Abend bis Sonntag Nachmittag auf Band, weil die Bedingungen derzeit wirklich sehr gut sind. Die Belohnung waren viele DX-Verbindungen, mit dem Highlight Südafrika am Sonntag Mittag auf 27.285 USB.

Aber bei aller Freude wars saukalt...

Zitat von Salorius II

Unglaublicher Preis, 42,99 US$

Portable Handheld Vector Network Analyzer 50KHz-900MHz Digital Display Touching Screen Shortwave MF HF VHF UHF Antenna Analyzer Standing Waves

https://www.tomtop.com/p-e19838.html

Alles anzeigen

STOP!!!! - Das Teil ist Schrott.. selbst für die 43 $ noch zu teuer.

Der NanoVNA wurde vor einigen Jahren entwickelt und ist ein sehr gutes Messgerät. Mittlerweile gibt es leider unzählige Nachbauten, wie dieses, von vollkommen indiskutabler Qualität ins Soft- und Hardware!
Das was den Preis treibt sind präzise Bauteile, Filter und Abschirmungen. Bei ersteren spart man und die anderen beiden lässt man einfach weg - schon sind die großen Kostentreber weg. Die Softwarbugs runden dann das ganz noch ab.

Das Original kostet mit rund 150-200€ etwas mehr, ist aber auf den messtechnischen Stand eines RigExpert, kann aber etwas mehr, wie 4-Pol-Messungen an Filtern, Bandsperren/-pässen, etc. Die Beschaffung ist aktuell etwas schwierig, da es keinen richtigen Import gibt (kein CE-Zeichen) und die Messen, wo die Geräte früher verkauft wurden nicht mehr stattfinden.
Die Frage ist aber generell, für wen sich die Anschaffung lohnt, denn diese Messungen gehen schon sehr tief in die Hochfrequenz/Funktechnik und überfordert bereits so manchen Funkamateur.

(Kurz) nachgereicht warum die Abschirmung der Eingangskreise so wichtig ist:

Eine Antennen-Analyzer besteht aus wir funktionalen Einheiten.
Das ist zum Einen ein breitbandiger Sender mit sehr geringer Leistung aber sehr großer Bandbreite. Im Fall des NanoVNA 50kHz bis 2 (3) GHz und ein hochempfindlicher Messempfänger für den selben Frequenzbereich.
Wird nun ein Frequenzbereich mit dem Analyzer gemessen, so teilt dieser den Bereich in 100 Teile und sendet nacheinander auf den so ermittelten 100 Frequenzen ein Testsignal an die Antenne. Da dabei keine Aussendung erfolgen soll, ist die Leistung dieses Testsignals äußerst gering.

Hier muss man auch sehen, dass Antennen teilweise eine sehr hohe Verstärkung aufweisen können, was eine noch weitergehende Reduzierung der Leistung erforderlich macht.
Während das Testsignal an der Antenne liegt, wird die Antenne über den Eingangskreis gemessen, Danach geht der Testsender auf die nächste Frequenz und misst dort - bis die 100 Messpunkte ermittelt sind.
Diese Messpunkte werden dann graphisch auf dem Display dargestellt.

Da die Eingangskreise die Messung nicht verfälschen sollen, sind diese noch um ein vielfaches empfindlicher ausgelegt als das ohnehin schon kleine Testsignal. Was diese aber wiederum sehr empfindlich für Störungen macht. Aus diesem Grund müssen die Eingangskreise getrennt voneinander in kleine Metallgehäuse verpackt werde.

Da die Antenne aber nicht in einem abgeschirmten Raum steht, sondern iwo installiert ist, werden während der Messungen auch Signale aus dem Äther gefischt und zusammen mit dem Testsignal auf die Eingangskreise gelegt, wobei diese Signals wesentlich größer als das Testsignal sind. Die Aufgabe des Eingangskreises ist nun das Testsignal vom Rest zu trennen um so eine genaue Messung zu ermöglichen.
Wenn nun die Eingangskreise nicht ausreichend abgeschirmt sind, übertragen sich die Signale ungehindert von einem auf den anderen Eingangskreis und beeinflussen massiv die Messung.

Aus diesem Grund ist die Abschirmung so wichtig, aber eben auch teuer!

Danke für die Blumen, aber nachdem ich nicht der EM-Spezialist bin, versuch ich wenigstens an den Stellen wo ich Erfahrung habe etwas zurück zu geben.
In diesem Sinn auch Danke an dich und an diejenigen, die mir die letzten Monate einiges an Einsicht und Verstehen zu den EM's verholfen haben
